D-BORE1

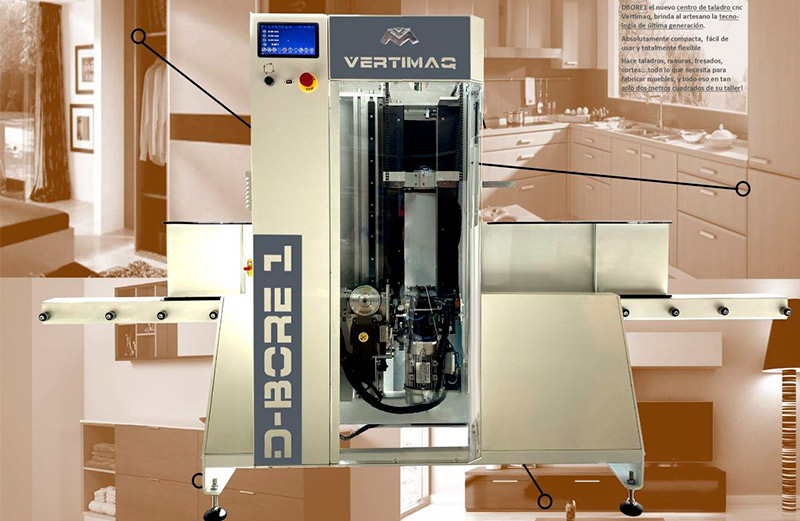

DBORE1 el nuevo centro de taladro cnc Vertimaq, brinda al artesano la tecnología de última generación. Absolutamente compacta, fácil de usar y totalmente flexible.

Hace taladros, ranuras, fresados, cortes, etc; todo lo que necesita para fabricar muebles, y todo eso en tan solo dos metros cuadrados de su taller!

Descargar catálogo

Descripción

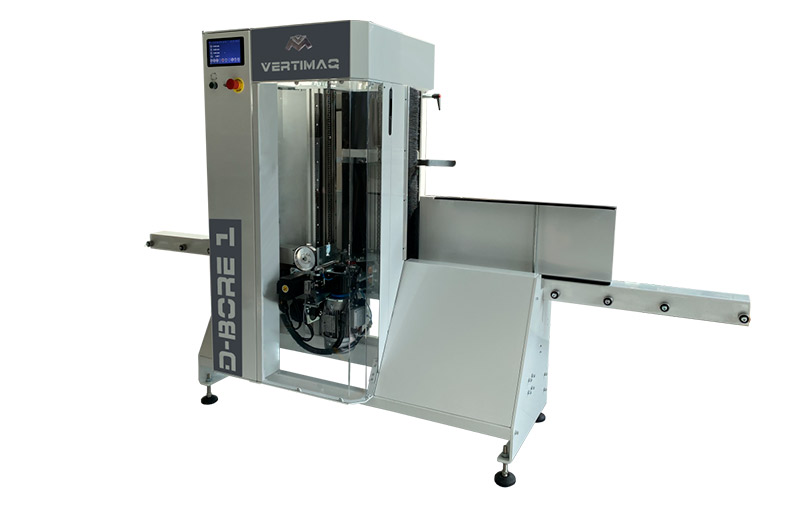

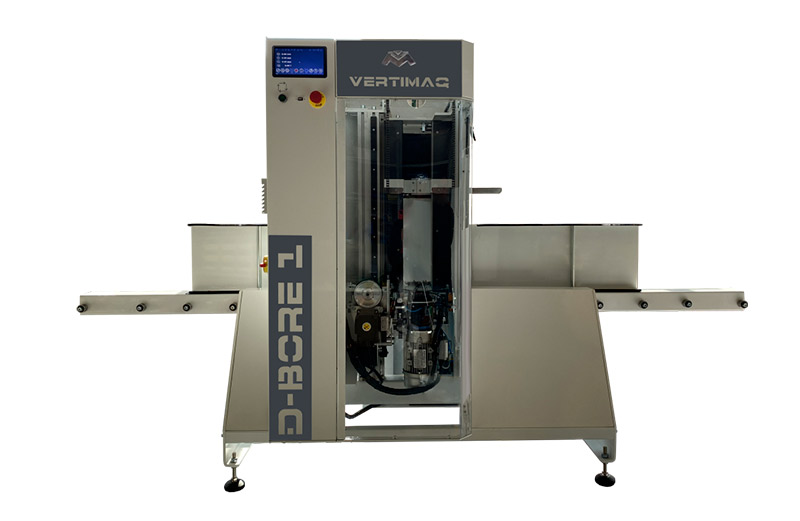

El taladro CNC D-BORE1 es una máquina vertical de tamaño compacto que te permite tener un centro de taladro CNC en tan solo 2m2 de espacio en tu taller. Una de sus características destacadas es que la pieza a mecanizar descansa sobre uno de los cantos, evitando rayados gracias a la mesa de plástico especial que actúa como guía en el movimiento.

Además, gracias a la fuerza de gravedad, la pieza se mantiene en contacto con la base de rodamientos, eliminando la necesidad de un prensor regulable y evitando ajustes para cada pieza, como sucede en los sistemas horizontales.

Por último, el polvo generado por las perforaciones se recoge fácilmente mediante la toma de aspiración ubicada en la base de la máquina, gracias a la acción de la gravedad.

SOFTWARE

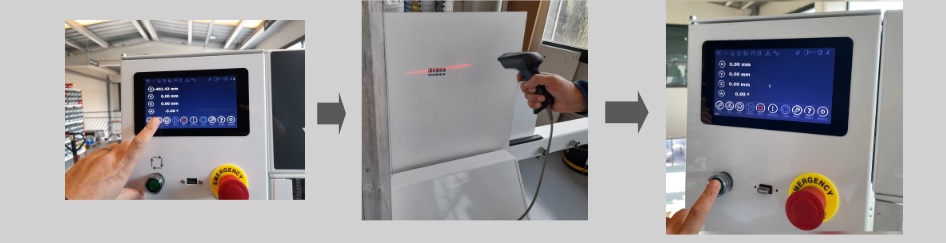

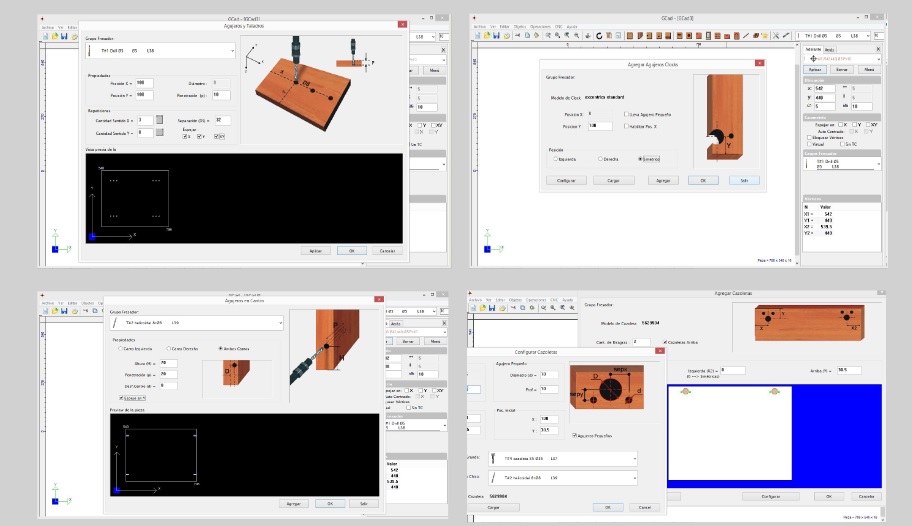

El software Gcad Lepton se destaca como uno de los más intuitivos del mercado. Ofrece facilidad de uso, rapidez y flexibilidad. Desde la comodidad de la oficina, se puede copiar la información en un pendrive sin necesidad de ocupar tiempo de la máquina en programación. Luego, el programa se carga en la máquina mediante selección por menú o mediante la lectura del código de barras.





Después de llenar las casillas con la información de las medidas para la macro específica, se genera el diseño de la pieza ,inmediatamente, tan simple como eso!



PALPADOR ELECTRÓNICO

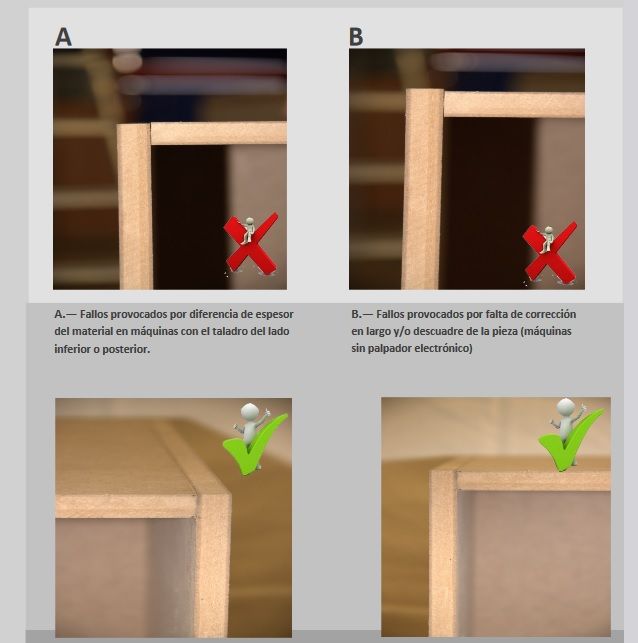

¿Por qué es necesario el palpador electrónico?

Sabemos que la mayoría de los artesanos realizan cortes con máquinas escuadradoras tradicionales, como resultado siempre existen pequeños fallos en el largo del corte y en las escuadras de la pieza.



Perfectos ensambles gracias a nuestro sistema de cabezal frontal y nuestro exclusivo palpador electrónico que corrige la posición de los agujeros respecto al descuadre y la longitud de la pieza.

DATOS TÉCNICOS D-BORE1 taladro cnc (Dimensiones en mm)

  • Eje Y posición de taladro máximo: 650
  • Máxima altura de ranurado con sierra: 600
  • Eje X: 3000
  • Eje Z (espesor del material) (opcional 1050) : 10-40
  • Velocidad máxima de desplazamiento 25m/min
  • Mínima pieza a mecanizar. (x)250 (y)60
  • Máxima altura de pieza 700
  • Motor cabezal 1HP
  • Embalaje: 1520 x 800 x 1750
  • Presión de aire requerida 7 Kg/cm2
  • Peso aprox (kg) 400

Trabajos que puede realizar

  • Agujeros de 3 a 35mm de diámetro.
  • Perforaciones para Excéntricas (herrajes para ensamble rápido.
  • Ranuras con fresa en sentido vertical.
  • Ranuras con sierra en sentido horizontal (eje x) ancho configurable por software.
  • Perforaciones de bisagras de cocina, configurable a cualquier marca del mercado.

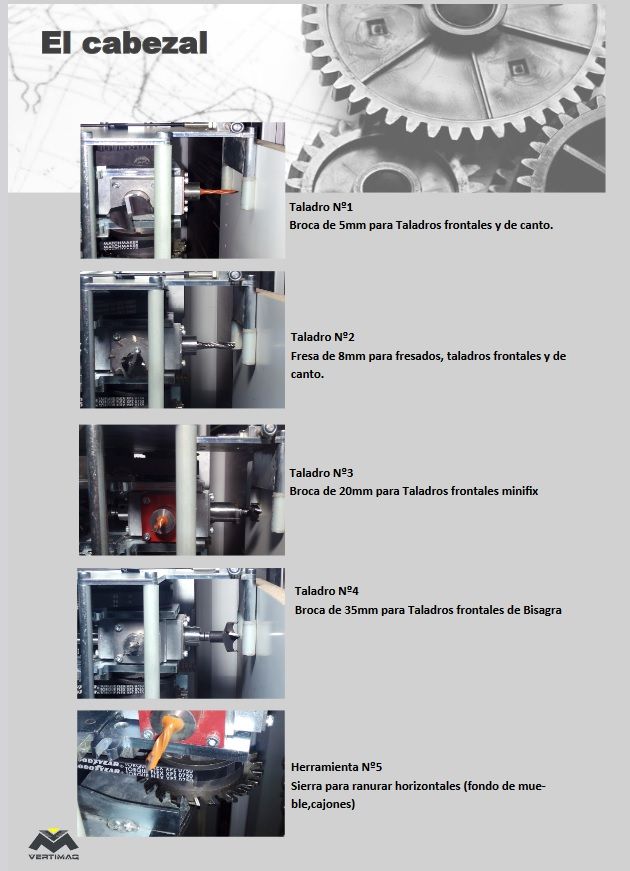

Cabezal de taladro

  • Con giro a 360º, que gira (cada 90º) y se orienta de acuerdo a donde se programe el taladro por diámetro de agujero y por lado de la pieza, cuenta con cuatro brocas y la sierra para el ranurado.
  • Sujeción de brocas por sistema standard.


Equipamiento standard

  • Control numérico Vertimaq.
  • Programa de diseño Gcad Lepton, especifico para carpintería.
  • Configurado para taladro de piezas en la máquina.
  • Cabezal con 4 brocas, 5mm, 8mm, 20mm, 35mm .
  • Sierra 90mm diámetro, profundidad máxima de ranura 10 mm.
  • Voltaje: Monofásico 220V (inverter convierte a trifásica)
  • Palpador electrónico para corrección de largo de la pieza y posición de taladros respecto a desvíos de escuadra.
  • Engrase manual centralizado.
  • Servomotores

Información adicional

Peso: 400 kg

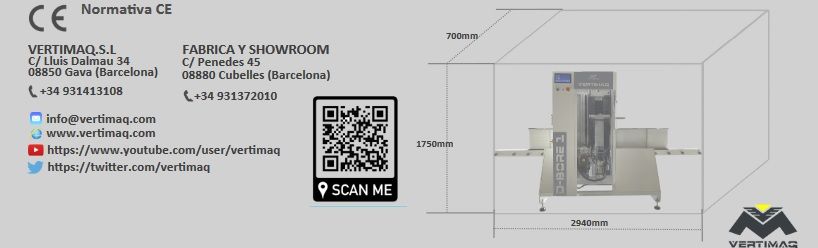

Dimensiones: 2940 × 700 × 1750 cm

Fabricante: VERTIMAQ

Ubicada en Barcelona, y con una tradición familiar de tres generaciones en la fabricación de máquinas para carpintería, en el año 2005 nació Vertimaq con el objetivo de aplicar una tecnología cnc muy accesible, lanzando al mercado con un éxito rotundo el vertical fresadoras cnc para el mecanizado de puertas. En 2008, después de analizar las necesidades de los pequeños carpinteros, desarrollamos el taladro cnc vertical para el mecanizado de gabinetes y cocinas.

Hoy en día, las máquinas Vertimaq están presentes en los 5 continentes, contribuyendo al desarrollo de las PYME en el sector a nivel mundial.
