MANIPULADOR CABINET 110 KG.

Descripción

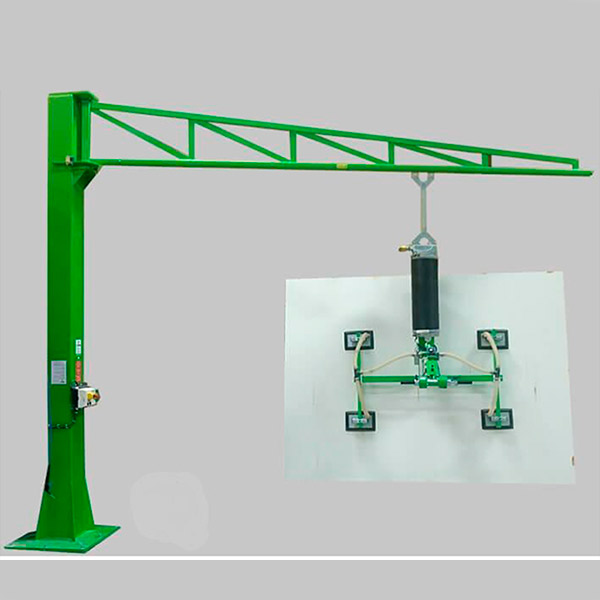

MANIPULADOR CABINET 110 kg.

  • El manipulador de vacío MANUT MASTER 110 KG  para tableros de madera permiten la manipulación de puertas, fórmicas, armarios de cocina, cajoneras, etc. sin esfuerzo y de forma ergonómica para el operario, en finales de línea, en líneas de producción, etc.
  • Pueden realizar el movimiento en horizontal/vertical, pero también pueden disponer de capacidad de volteo de la pieza.
  • Se componen de una bomba de vacío, y un sistema de ventosas, que asegura la toma, elevación/descenso y posterior descarga del tablero de madera.
  • La bomba del manipulador genera un vacío que succiona el objeto a manipular. El tubo de elevación se contrae como un acordeón.
  • El operario, a través de un mando ergonómico y acabado en acero inoxidable, realiza la toma y la descarga del tablero.
  • El manipulador dispone de un sistema de seguridad, para el descenso controlado y en caso de fallo en el suministro eléctrico. Puede implantarse con una pluma o puente ligero, abarcando un amplio radio de trabajo.



FUNCIONAMIENTO:

Equilibraje en vacío y en carga automático. Al contrario de las ventosas se toma y por simple mando (mano derecha) rotación arriba: se levanta-rotación a bajo: descenso. Un gatillo bajo mano izquierda permite de soltar y únicamente si está depositado por seguridad.



PLIEGO DE CONDICIONES:

  • Materiales no POROSOS de hasta 150 kg. de peso

MANIPULADOR DE FUERZA: 150kg. COMPUESTO DE:

  • Junta giratoria con válvula anti- caída: 1
  • Tubo de elevación central: 1
  • Cabeza de aspiración con grupo de 4 ventosas en “H” ajustables al tamaño del panel. 1
  • Rotación horizontal del tubo central con su útil: 280º en continua manualmente.
  • Bomba eléctrica de vacío (220/380V TRI), con protección IP55, al pie del brazo: 1
  • Grupo anti polvo: 1
  • Tubo de llegada de vacío.
  • Pluma con brazo:  5000 mm de largo
  • Altura de brazo bajo el grupo:  1.700 mm útil.

PARA EL MONTAJE DE ESTA GRÚA SE REQUIERE TENER UN BUEN SUELO FIRME DE BUEN ESPESOR DE HORMIGÓN

Información adicional

Fabricante:

CABINET

Modelo:

110KG
